Een airco buiten unit word ook wel de condensator genoemd. Deze unit zorgt met behulp van radiatoren, een ventilator en een pomp er voor dat de warme gassen weer naar een koude vloeistof toe gaan en zo de koelte (of warmte als je hem omgekeerd aanzet) afgeven bij de binnen-unit.

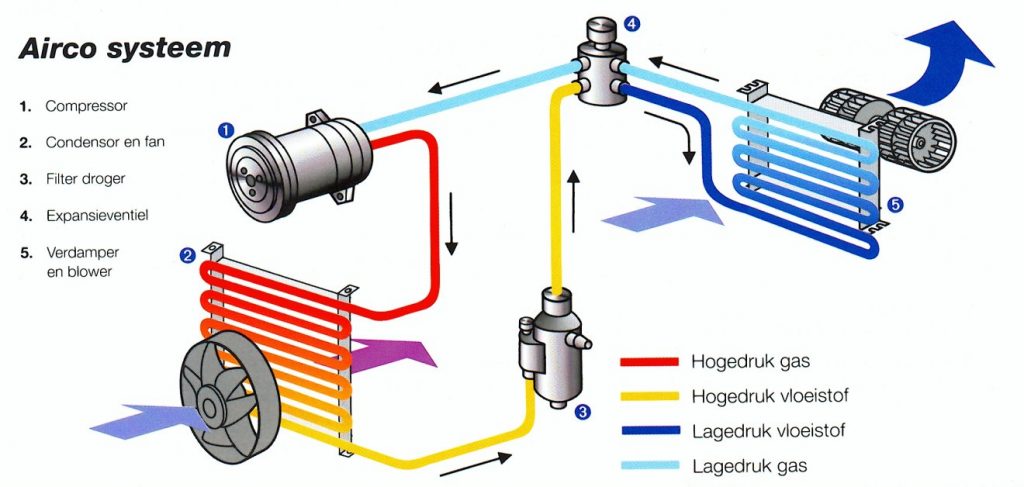

In het bovenstaande schema is het linker rode gedeelte uw buiten-unit en het blauwe deel de binnen-unit.
Afstanden van muur en of airco ombouw t.b.v. de luchtstroom
Airco fabrikanten geven in hun installatie handleiding altijd aan hoeveel ruimte er rondom de buiten-unit / condensator vrij gehouden dient te worden. Dit zorgt er voor dat er voldoende verse lucht aangezogen kan worden en de warme lucht makkelijk kwijt kan.

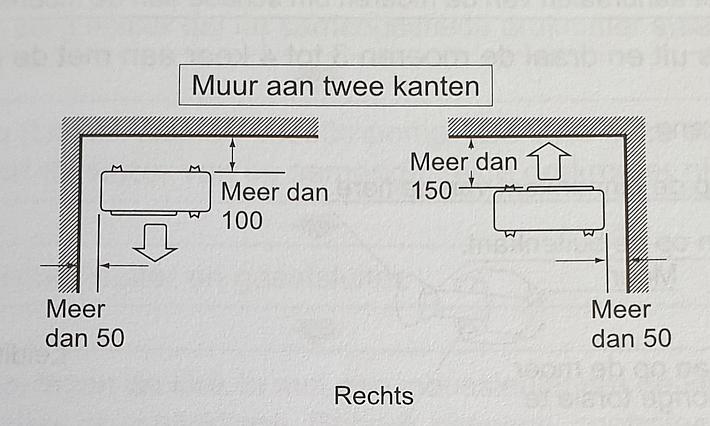

Als vuistregel kan je aannemen dat er voor een standaard “huis” airco van 2.5 tot 4 kW vermorgen aan de achterzijde 30 cm ruimte moet zijn en de zijkanten minimaal 20 cm. Hoe groter de capaciteit van de airco hoe meer afstand er nodig is. Het onderstaande plaatje komt uit een handleiding van Daikin en geeft de ruimte aan in millimeters (mm) aan de zijkant en achterkant.
Wanneer de airco naar de muur zou blazen (niet optimaal) dan moet daar minimaal 15 cm ruimte tussen zitten (maar liever 35 cm).
Wanneer je dus een airco ombouw wil gaan maken moet je zorgen dat wanneer je die strak op de muur wil laten eindigen er dus minimaal 10 cm extra lang maken dan de buiten unit zelf.
Buiten-units die op de grond zijn gezet hebben een voetbalk en deze is meestal 45 of 50 cm lang, de voorzijde word dan weg gewerkt door de ombouw de achterzijde steekt wat uit indien je geen geheel omsloten kast maakt (3-zijden dicht). Bij een geheel omsloten kast , 4 zijden dicht moet de airco ombouw dus 50 diep zijn.
Voor de hoogte van de ombouw kan je het beste 60 cm aanhouden, de breedte varieert enigszins per model maar met 90 cm zit je meestal ruim genoeg. (Daikin en LG 85 cm, Mitsubishi 90 cm)
Samenvatting
Samengevat kan een airco ombouw met 3-zijden dicht een afmeting van 90×40 cm krijgen zodat de voet er ook netjes achter weg valt. Een 4-zijden dichte variant moet dan 50 cm breed zijn en daarachter moet er nog ruimte naar een eventuele muur zitten.
Voor want montage geldt er altijd dat er maar 3-zijkanten dicht kunnen en dient de breedte ook gewoon 45 cm te zijn.
Hoogte is standaard 60 cm en breedte is 90 cm.
De bovenzijde van een airco-ombouw kan altijd dicht gemaakt worden.

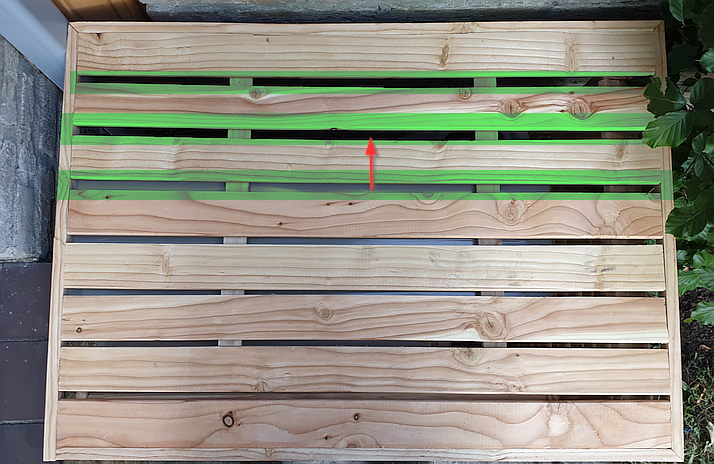

Maar bij een variant die de achterkant dicht maakt moeten er wel sleuven zijn aan de bovenzijde voor de luchtverplaatsing. In onderstaand voorbeeld van een airco ombouw welke ik gemaakt heb is dit goed te zien
