Als vervend elektronica hobbyist ken je het misschien wel, je bent in een winkel en je koopt iets waarvan je gelijk al weet “hey dit kan ik wel tweaken of hacken”. Z’n momentje had ik vorige week bij het kopen van een Ikea Hemlig reisbeker. Je kan in deze beker leuke foto’s stoppen en het zo een beetje persoonlijk maken, zie ook de eerste foto. Maar goed toen had ik deze beker in mijn bluemotica lab staan om wat leuks te printen.. eureka! die deksel is best ruim..“mmm en die ruimte tussen de binnen en buitenwand bedraagt toch ook wel 5 mm.. zou daar geen Arduino mini of lilypad in passen?”

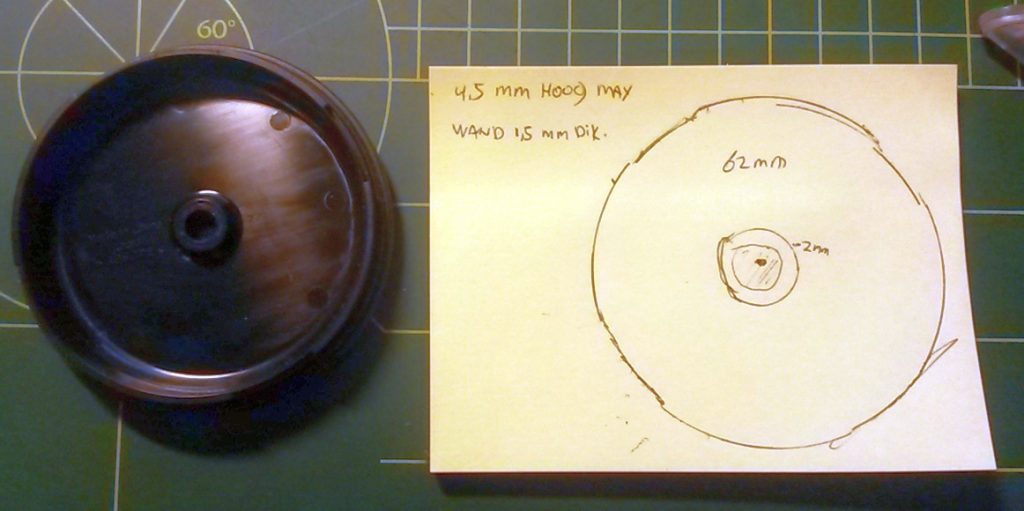

Even wat opmeten: 65 mm doorsnede, zo 4.5 mm hoogte en in het midden nog zo 12 mm niet te gebruiken. De ruimte tussen de wanden schat ik op zo 5mm.
Al snel een Arduino mini gepakt en er ingelegd. nou dat past prima. Toen bedenken wat ga ik er eigenlijk mee doen? hoe voorzie ik het van energie en hoe bestuur je het zonder de beker open te maken.
Het eerste wat ik bedacht is dat ik met een temperatuursensor (een Dallas 18D20B is mijn favoriet, later meer hierover) en 3 kleuren RGB led wel de warmte moet aan kunnen geven.
Toevallig heb ik al ruime ervaring met RGB-leds dus een array aansturen moet zo kunnen. Voor de besturing kwam ik op het idee om een G-sensor te gebruiken. Door de bewegingen nauwkeurig te detecteren kan ik de Arduino programmeren. Een ADXL345 sensor kost weinig (2 euro) en de gevoeligheid is erg goed in te stellen.

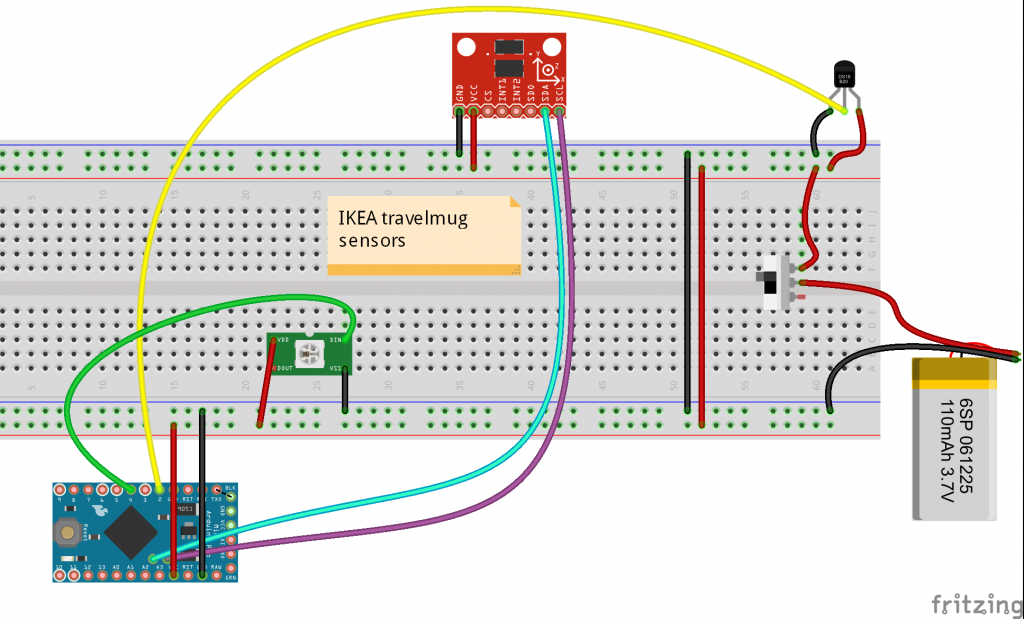

Toen was het tijd om het e.a. even in Fritzing uit te tekenen:
Fritzing is een handig tooltje waar je zelfs eigen printplaten mee kan maken maar ik gebruik het eigenlijk puur om de aansluitingen op de Arduino te simuleren als ik de onderdelen nog niet binnen heb. De componenten bestel ik meestal via Ebay of Aliexpress en het duurt zo 14 dagen voordat het meeste uit China / Hong-Kong is geleverd.

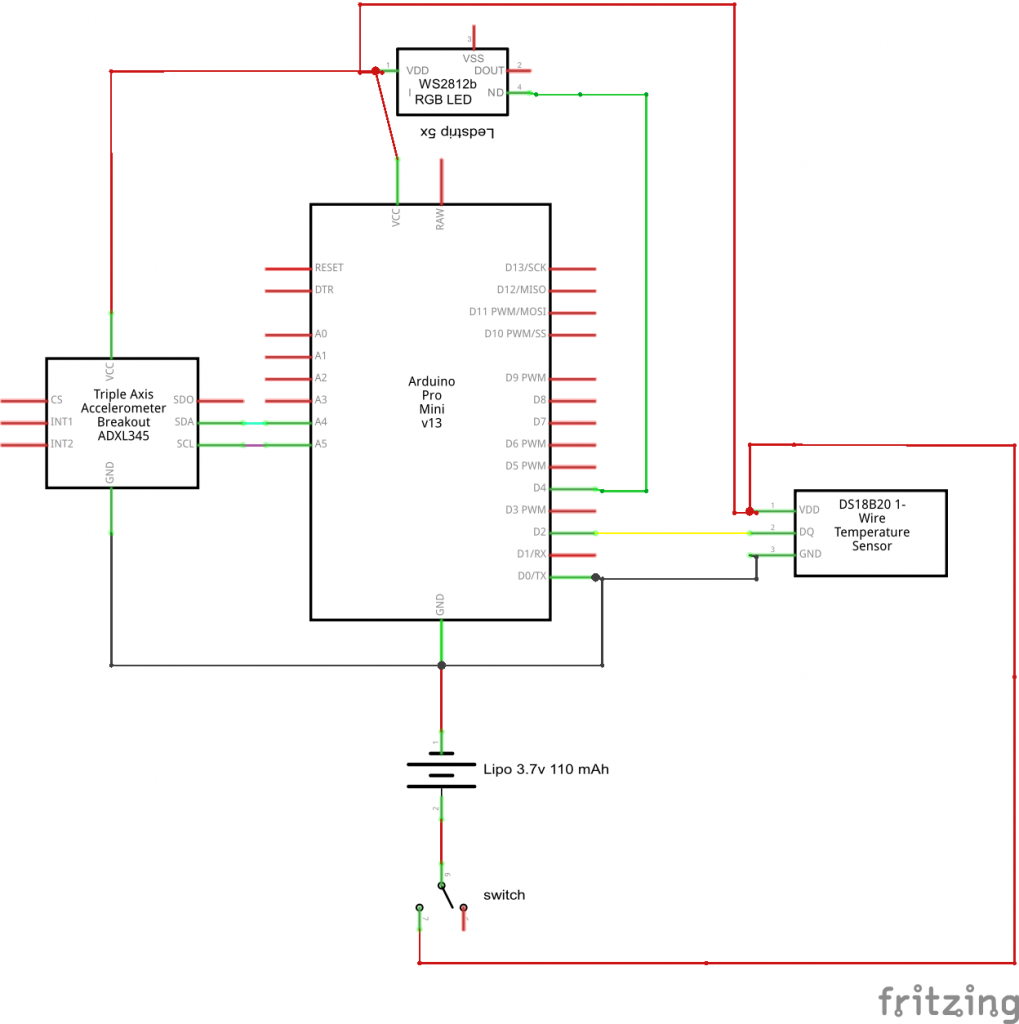

Schematisch word het dan als volgt aangesloten:
Als je goed kijkt in het schema staan er nog 2 componenten op die niet heb benoemd. een LiPo (Lithium Polineer ) accu en een simpele schakelaar. Ik kwam na wat zoeken bij een geschikte accu van zo 20x20x5 mm met een vermogen van 110mAh op 3.7 volt. Perfect voor de Arduino mini pro (8mhz,3.3volt) en de RGB leds.
